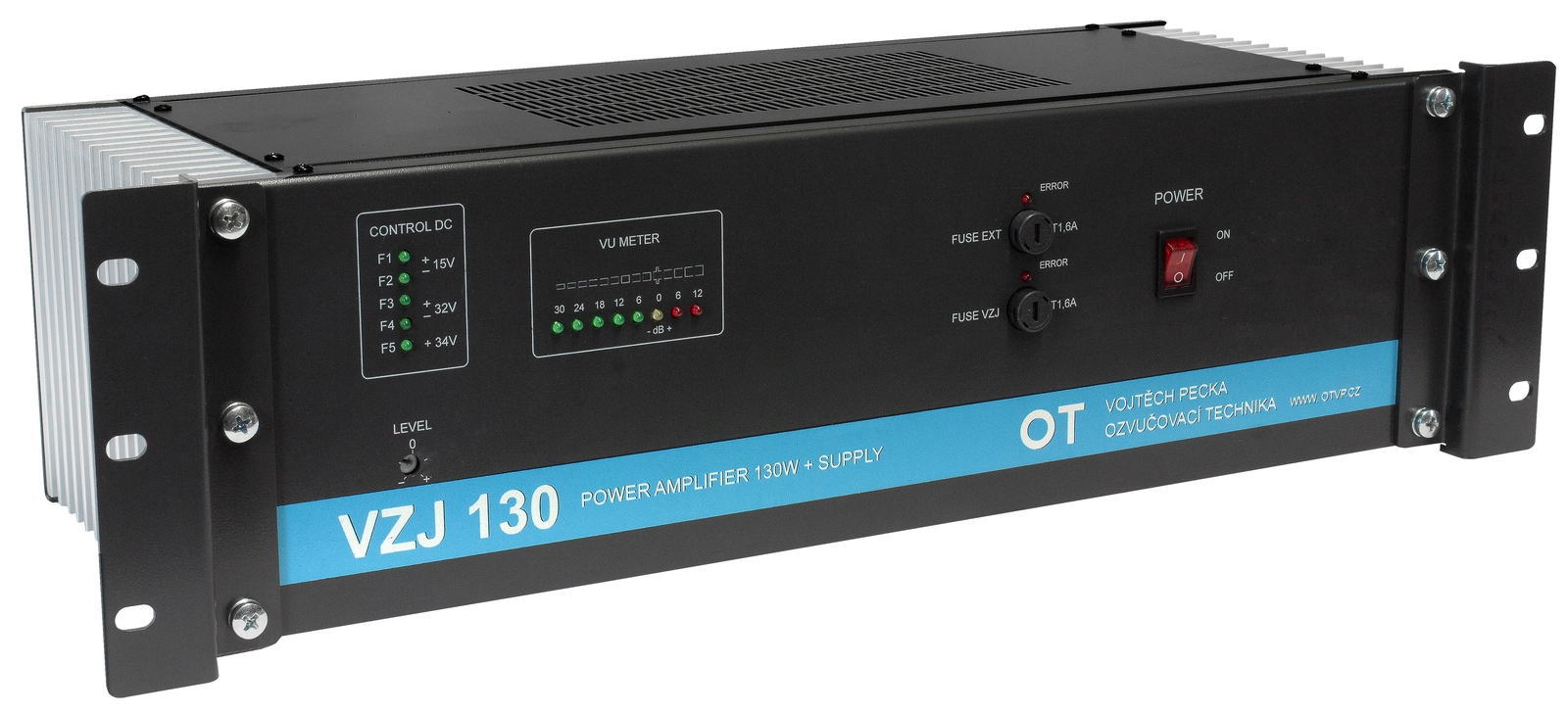

VZJ130 je speciální výkonová jednotka se špičkovými zvukovými parametry pro ozvučování náročných a akusticky složitých prostor bez nároků na odbornou obsluhu.
VZJ130 se vyrábí v provedení s výstupním transformátorem 100 V. Vstupy i výstupy jsou přísně symetrické. ale umožňují ve výjimečných případech připojit i asymetrické zdroje signálu. Je napájen ze sítě 230 V/ 50 Hz. Obsahuje i zdroje napětí + 15 V a + 34 V pro napájení periferií OT např. SMC12AD.
Zdroje i výkonové jednotky jsou chráněny nadproudovou ochranou proti zkratu i přehřátí a jsou vybaveny soft startem pro odstranění proudového nárazu při zapnutí síťového spínače. Výstupy i vstupy mají přepěťovou ochranu.

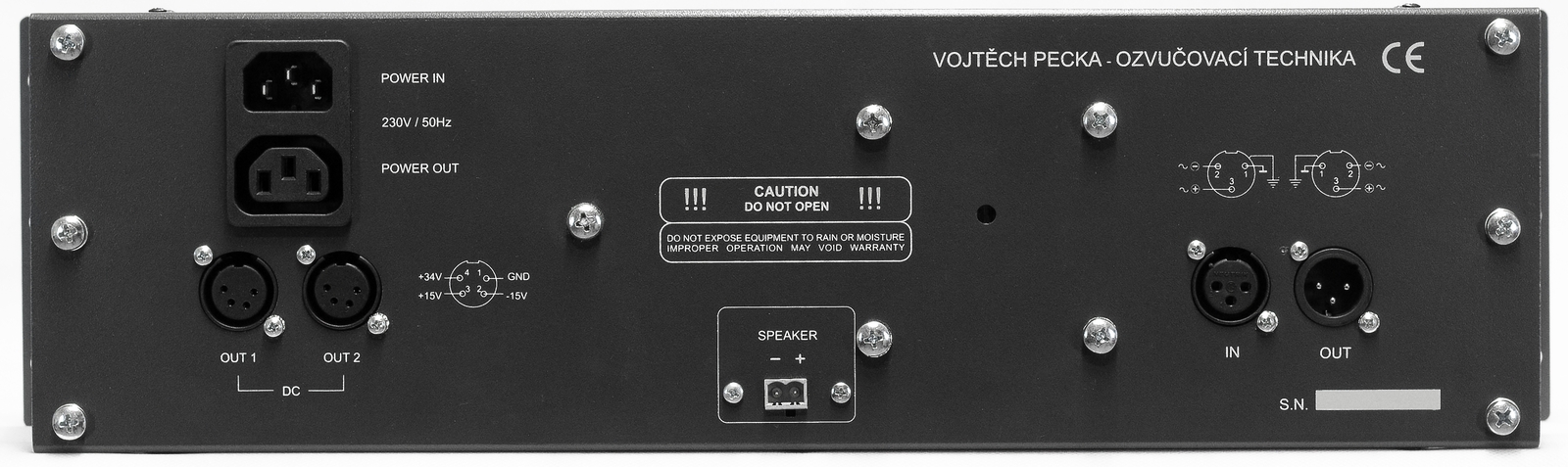

zadní panel
Vstupy
1 × symetrický vstup line konektor XLR3F
Výstupy
1 × power supply + 15, – 15, + 34V XLR4F
1 × line master out XLR3M
1 × 130/160W/100 V Wieland W2
Technické parametry
Vstupní napětí regulované v rozmezí 20 dB
Přebuditelnost vstupů + 24dB
Přebuditelnost výstupů + 22dB
Odstup rušivých napětí 90 dB
