Zesilovač je určen pro ozvučení prostor s delším dozvukem a s minimálními nároky na obsluhu a údržbu. Je integrací mixážního pultu s prvky automatické mixáže pro výrazné zvýšení odolnosti proti akustické zpětné vazbě a výkonového zesilovače. Konstruován je i pro prostředí s horšími klimatickými podmínkami.
Zesilovač je určen pro ozvučení prostor s delším dozvukem a s minimálními nároky na obsluhu a údržbu. Je integrací mixážního pultu s prvky automatické mixáže pro výrazné zvýšení odolnosti proti akustické zpětné vazbě a výkonového zesilovače. Konstruován je i pro prostředí s horšími klimatickými podmínkami.
Zesilovač je nejlépe instalovat se speciální upevňovací deskou a krytem proti nežádoucím zásahům. Typickým použitím jsou kostely, chrámové prostory, přednáškové sály atd. Zesilovač má vestavěné napájecí DC zdroje pro napájení po modulačním kabelu pro přídavné periferie. Např. bezdrátové mikrofony, externí mixážní jednotky, mikrofonní předzesilovače atd., což výrazně zjednodušuje instalaci těchto prvků. Snadné upevnění na zeď pomocí upevňovací desky.

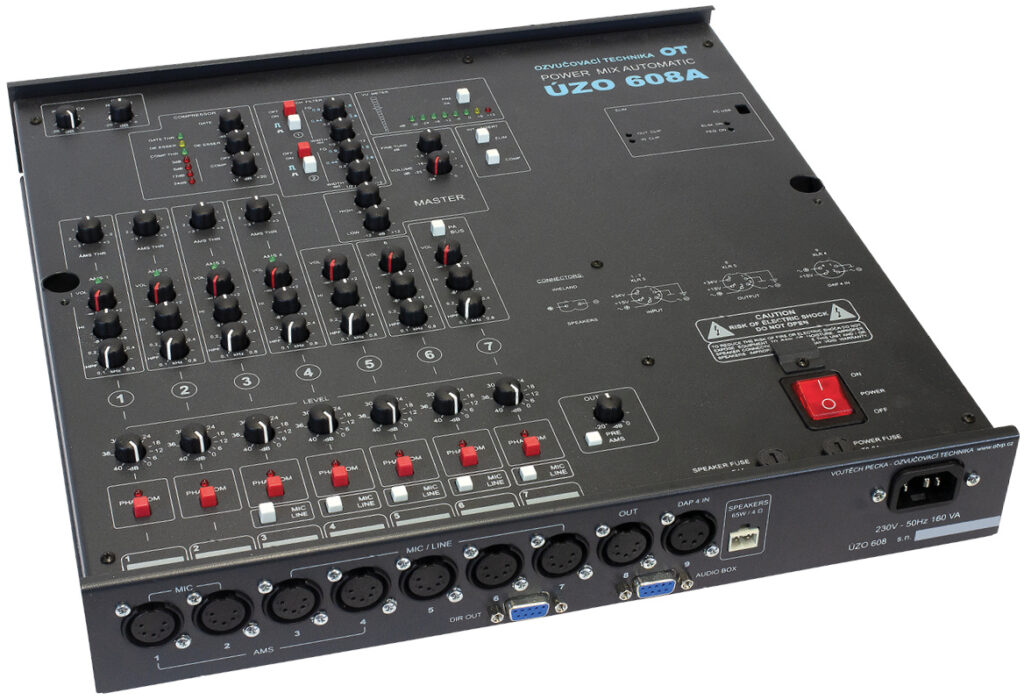

ústřednový zesilovač pro ozvučení ÚZO 608A

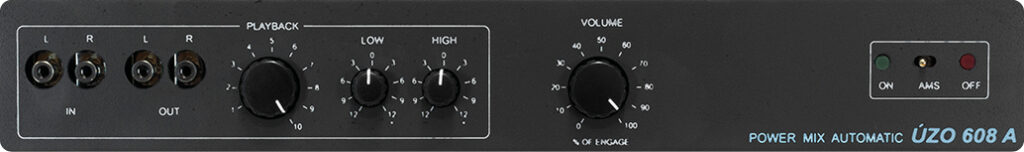

přední panel

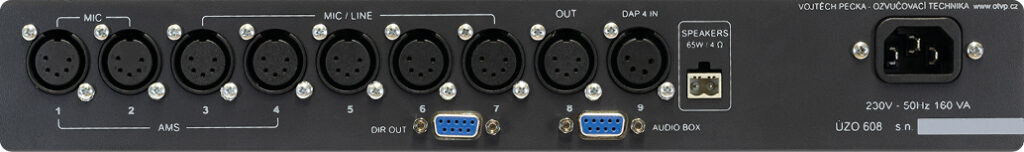

zadní panel
Rozšíření možností zesilovače ÚZO608A vložením insertních karet
Dynamický procesor JDKD
Kompresor/limiter, de-esser je volitelné příslušenství, které se instaluje dovnitř ÚZO608A. Sekce kompresoru má nastavitelný práh komprimace a kompresní poměr a slouží ke zkomprimování dynamického rozsahu při příliš dynamickém projevu řečníků. Kompenzuje také odchylky od doporučené vzdálenosti řečníků k mikrofonu. Sekce limiteru má nastavitelný práh a její úloha spočívá především v ochraně převodníků eliminátoru zpětné vazby před přebuzením vlivem příliš hlasitého signálu. De-esser odstraňuje nepříjemné nadměrné sykavky u některých řečníků. Kompresor/limiter/de-esser se dá vyřadit z činnosti k tomu určeným přepínačem na panelu zesilovače.
Digitální eliminátor akustické zpětné vazby a parametrický ekvalizér EAZV
Kompresor/limiter, de-esser je volitelné příslušenství, které se instaluje dovnitř ÚZO608A. Sekce kompresoru má nastavitelný práh komprimace a kompresní poměr a slouží ke zkomprimování dynamického rozsahu při příliš dynamickém projevu řečníků. Kompenzuje také odchylky od doporučené vzdálenosti řečníků k mikrofonu. Sekce limiteru má nastavitelný práh a její úloha spočívá především v ochraně převodníků eliminátoru zpětné vazby před přebuzením vlivem příliš hlasitého signálu. De-esser odstraňuje nepříjemné nadměrné sykavky u některých řečníků. Kompresor/limiter/de-esser se dá vyřadit z činnosti k tomu určeným přepínačem na panelu zesilovače.

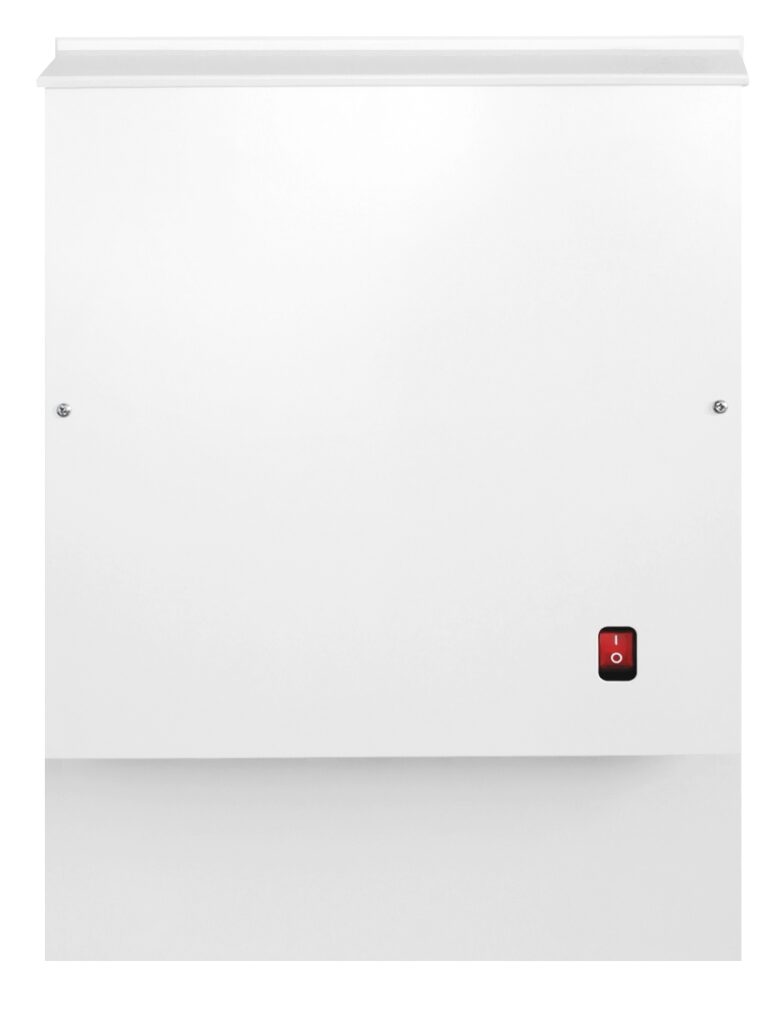

Ústřednový zesilovač s upevňovací deskou
a krytem ÚO608A
Vstupy
Mikrofony
7 mikrofonních symetrických vstupů mic, z toho vstupy 3–7 přepínatelné mic/line, konektory XLR5F
vstupy 1–4 jsou zapojeny do automatického přepínače mikrofonů
u všech vstupů individuální zapínání phantomového napájení
Aux
vstup pro CD, magnetofon, mini disk atd. – konektory CINCH
vstup 7 na konektoru XLR5, signál lze poslat přes insert nebo přímo do PA
přebuditelnost všech vstupů min +26 dB
Vstup pro DAP4 (digitální a analogový přehrávač)
• umožňuje rozšířit přehrávání o běžné digitální formáty (MP3 atd.)
• konektor XLR4F
• napájení kabelem z ÚZO608
Výstupy
výkonový
65W / 4 Ω sinus
100W / 4 Ω hudební
linkový
1 V / 1 kΩ pro nahrávání (PRE + POST)
1 V / 1 kΩ pro přídavný zesilovač
Korekce
hlukový filtr laditelný
60–400 Hz u všech mikrofonních / linkových vstupů
hloubky
+ 12 dB – 12 dB /100 Hz
středy
+ 8 dB – 20 dB /100 Hz – 6 kHz
výšky
+ 12 dB – 12 dB / 10 kHz
Odstup signál šum
min. 70 dB mikrofony
min. 90 dB linka + aux
Zkreslení
0,05 % THD při 90 % výkonu
Rozměry
376×536×73 mm (provedení s upevňovací deskou a krytem proti nežádoucím zásahům)
Hmotnost (bez upevňovací desky)
6,5 kg
